Hệ thống giá đỡ ống gió – Cấu tạo, vai trò và quy trình lắp đặt chi tiết

Hệ thống giá đỡ ống gió là một thành phần quan trọng trong các công trình cơ điện (M&E), giúp cố định và nâng đỡ ống gió, đảm bảo quá trình lưu thông không khí diễn ra an toàn và hiệu quả. Bài viết này sẽ cung cấp thông tin chi tiết về cấu tạo, vai trò, quy trình lắp đặt và ứng dụng thực tế của hệ thống này.

1. Hệ thống giá đỡ ống gió là gì?

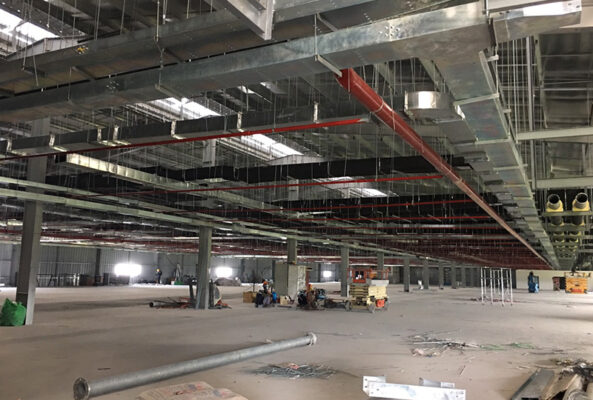

Hệ thống giá đỡ ống gió là tổ hợp các thiết bị và phụ kiện được sử dụng để cố định, nâng đỡ các ống gió trong hệ thống thông gió hoặc điều hòa không khí. Nhờ được chế tạo từ các vật liệu có độ bền cao, khả năng chịu lực tốt, hệ thống này giúp đảm bảo ống gió luôn ở đúng vị trí, không bị rung lắc hay dịch chuyển trong quá trình vận hành.

👉 Hệ thống giá đỡ ống gió hỗ trợ hiệu quả trong việc nâng đỡ và cố định đường ống, giúp hệ thống hoạt động ổn định, bền vững.

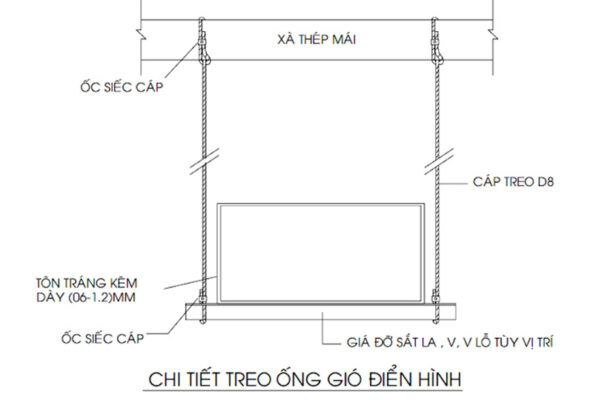

2. Cấu tạo của hệ thống giá đỡ ống gió

Một hệ thống giá đỡ ống gió tiêu chuẩn thường bao gồm các thành phần chính sau:

• Thanh giá đỡ: Thường là thanh Unistrut hoặc sắt V, đảm nhận nhiệm vụ chịu lực chính và cố định hệ thống. Chất liệu thường là thép mạ kẽm hoặc sơn tĩnh điện chống gỉ.
• Ty ren: Dùng để kết nối giá đỡ với trần hoặc dầm nhà, giúp hệ thống ổn định, không bị rung khi vận hành.

• Kẹp treo ống gió: Giữ chặt ống gió trên giá đỡ, có thể điều chỉnh linh hoạt phù hợp với nhiều kích cỡ ống khác nhau.
• Bu lông – ốc vít: Liên kết các bộ phận lại với nhau, đảm bảo độ chắc chắn và an toàn.

Tất cả các bộ phận này đều được thiết kế để dễ dàng lắp đặt, tháo rời và bảo trì, giúp nâng cao hiệu suất và tuổi thọ của hệ thống thông gió.

3. Vai trò của hệ thống giá đỡ ống gió

• Đảm bảo ổn định và an toàn: Giúp ống gió không bị xê dịch, biến dạng hay rung lắc trong quá trình vận hành.
• Bảo vệ và tăng tuổi thọ ống gió: Hạn chế hư hỏng do va đập hoặc tác động cơ học bên ngoài.
• Thuận tiện bảo trì: Khi được lắp đặt đúng kỹ thuật, việc bảo dưỡng, sửa chữa sẽ đơn giản và tiết kiệm thời gian hơn.
• Tối ưu không gian: Ống gió được bố trí gọn gàng, thẩm mỹ và hợp lý trong các công trình dân dụng – công nghiệp.

4. Quy trình lắp đặt hệ thống giá đỡ ống gió

4.1. Chuẩn bị nguyên vật liệu

Trước khi lắp đặt, cần chuẩn bị đầy đủ các vật tư và công cụ gồm: thanh giá đỡ, ty ren, kẹp treo ống gió, bu lông, ốc vít… Bản vẽ kỹ thuật chi tiết phải được duyệt để đảm bảo đúng tiêu chuẩn công trình.

4.2. Tiến hành lắp đặt

• Xác định vị trí treo giá đỡ trên bản vẽ kỹ thuật.
• Cố định thanh giá đỡ bằng ty ren vào trần hoặc dầm nhà.
• Đặt ống gió vào vị trí, cố định bằng kẹp treo.
• Điều chỉnh cân bằng và siết chặt các bu lông, ốc vít để đảm bảo hệ thống ổn định, không rung khi vận hành.

4.3. Kiểm tra và nghiệm thu

Sau khi lắp đặt xong, tiến hành kiểm tra tổng thể: độ chắc chắn của giá đỡ, độ ổn định của ống gió và khả năng vận hành. Các hạng mục chỉ được nghiệm thu khi đáp ứng đầy đủ tiêu chuẩn kỹ thuật.

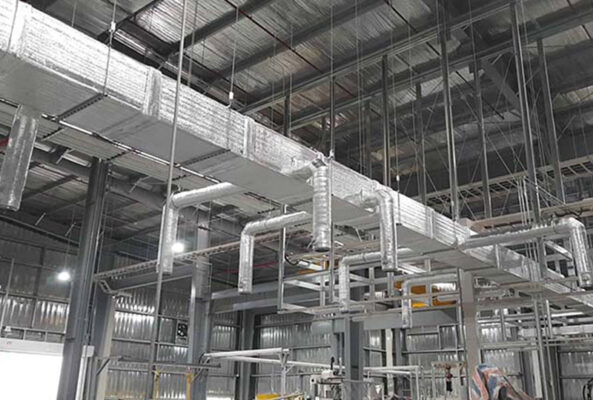

5. Ứng dụng của hệ thống giá đỡ ống gió

Giá đỡ ống gió được sử dụng rộng rãi trong hầu hết các công trình dân dụng và công nghiệp, bao gồm:

• Tòa nhà cao tầng, trung tâm thương mại, bệnh viện, trường học: đảm bảo hệ thống điều hòa hoạt động ổn định, hiệu quả.
• Nhà máy, khu công nghiệp: hỗ trợ thông gió, duy trì môi trường làm việc an toàn, thông thoáng.
• Khách sạn, khu phức hợp: giúp tối ưu không gian và giảm chi phí bảo trì lâu dài.

Nhờ tính bền vững, dễ thi công và khả năng chịu tải cao, hệ thống giá đỡ ống gió ngày càng được coi là giải pháp không thể thiếu trong các công trình xây dựng hiện đại.
